鋼包外壁紅外熱像監控方案

鋼包又稱鋼水包、盛鋼桶和大包等，是用于盛鋼水的，鋼包結構由鍋爐鋼板外殼、耐火材料內襯和滑動水口控制機構組成。鋼包的內襯是由保溫層、長久層和工作層組成的。

保溫層靠近鋼板，厚度約為10～15mm，主要是用于減少熱量損失，常采用石棉板砌筑。

長久層的作用是當鋼包*里面與鋼水直接接觸的工作層耐火材料局部侵蝕或變薄的時候，防止鋼水燒穿金屬外殼的。

工作層是與高溫鋼水直接接觸的，同時又承受著鋼水與鋼渣的機械沖刷和急冷急熱的作用，容易產生剝落，當局部損毀嚴重而又未被發現時將造成嚴重的漏鋼事故。

如何實現對鋼包內襯安全性的在線測量，是廣大冶金工作者極其關心的問題。

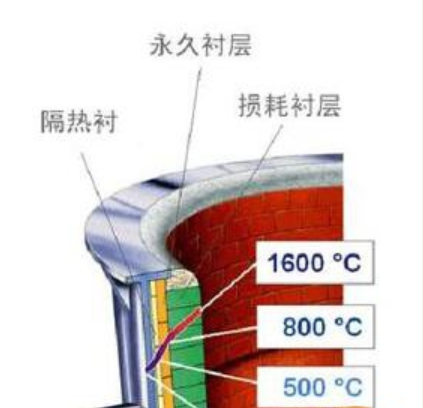

根據上圖可見鋼水的溫度通過以上幾個層面之后，傳導到鋼包外殼壁的溫度就只剩下300℃左右了。隨著鋼包內襯不斷被侵蝕導致包壁減薄，會引起鋼包表面溫度升高。且鋼包內襯耐火材料的損傷程度與鋼包表面呈線性關系。所以通過精確測量鋼包外壁溫度，根據溫度值判斷內襯狀態是目前*為科學的解決方法之一。

紅外熱成像是一種可以遠距離對物體表面的溫度分布進行成像分析的非接觸式測溫儀器。它能夠快速發現物體的熱缺陷，實現預測性維護，保障生產安全。該方案通過一組紅外熱像儀測量鋼包(行車吊運中)的表面溫度，然后通過軟件抓取鋼包表面各點溫度和分析溫度變化，實現鋼包內襯材質損毀程度的監控，一旦發現異常溫度，便可觸發報警，成為保證安全生產的重要措施。

鋼包外壁耐火材料監測系統：

通過一組紅外熱成像系統對鋼包外壁進行360度連續溫度檢測，并將數據和圖像傳輸至控制室計算機進行分析保存，其主要功能：

1.     紅外熱成像系統對鋼包外壁進行360度連續溫度檢測，并將數據和圖像傳輸至控制室計算機顯示，當溫度高于預定值時，觸發報警并提示鋼包停休。

2.     錄像和抓拍功能，進一步分析和記錄鋼包外壁溫度變化。

3.     電腦分析軟件進行溫度數據分析記錄，可按需靈活自定義版面。

4.     預留部分端口，后續可以根據實際情況對報警溫度進行修改。

5.     提供SDK開發包，支持DLL,串行通訊,Linux驅動

6.     設備全天7*24小時穩定運行。
